HOCHSPANNUNGS-REEDRELAIS
Einführung

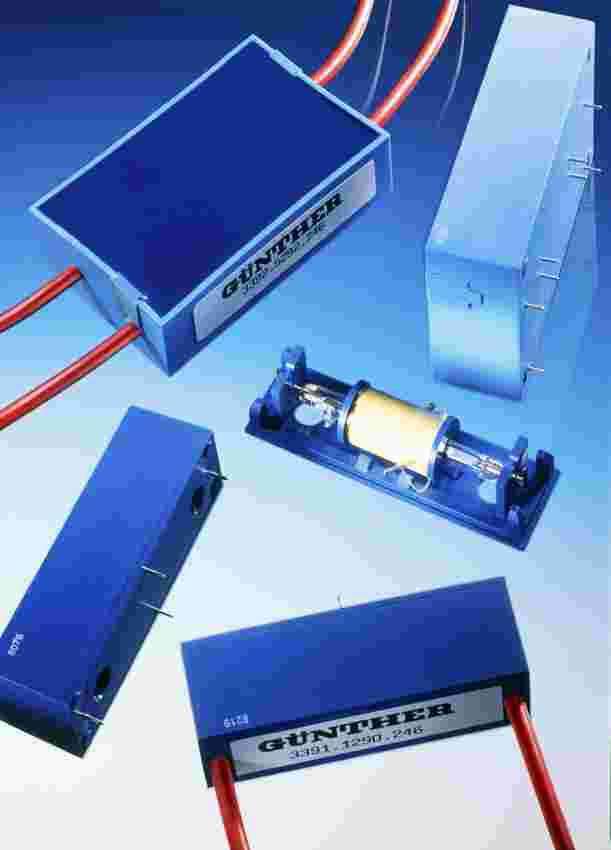

GÜNTHER Hochspannungs-Reedrelais Technologie basiert auf  langjähriger Erfahrung in Entwicklung und Fertigung von Reedrelais und Reedschaltern.

GÜNTHER Hochspannungs-Reedrelais zeichnen sich durch hohe Isolations- und Spannungsfestigkeitswerte aus. Diese hohen Spannungsfestigkeits - und Isolationswerte sowie die damit verbundene hohe Schaltspannung werden durch Verwendung von Hochvakuum-Reedschaltern erreicht. Durchdachte Konstruktion und bewährte Vergußtechnik lassen in Abhängigkeit von der Ausführung folgende Werte zu:

Spannungsfestigkeit des offenen Kontaktes von 3 bis 14 kV
Spannungsfestigkeit zwischen Spule und Kontakt von 10 bis 25 kV
Schaltspannungen von 1,5 bis 10 kV maximal

GÜNTHER Hochspannungs-Reedrelais stehen mit unterschiedlichen Gehäuseabmessungen in folgenden Reedschalterkonfigurationen als Standardversionen zur Verfügung:

1, 2 und 4 Schließer
1 Öffner
1 Öffner und 1 Schließer

GÜNTHER Hochspannungs-Reedrelais sind für verschiedene Einbau- und Montagearten konzipiert:

Spulen- und Reedschalteranschlüsse mit Stiften zur Leiterplattenmontage in der Bodenplatte.
Spulenanschlüsse mit Stiften zur Leiterplattenmontage in der Bodenplatte. Reedschalteranschlüsse  über Spezialkabel aus der Relaiskappe oben bzw. seitlich herausgeführt.
Spulenanschlüsse mit Stiften zur Leiterplattenmontage in der Bodenplatte. Reedschalteranschlüsse aus der Relaiskappe oben mit Stiften als Lötanschluß herausgeführt.

GÜNTHER Hochspannungs-Reedrelais besitzen außer den genannten elektrischen und mechanischen Merkmalen folgende weitere Vorteile:

Unempfindlichkeit gegenüber Umwelteinflüssen durch Verwendung von hermetisch verschlossenen    Schaltelementen (Reedschalter) in vergossenen, bruchfesten Kunststoffgehäusen
Hohe Schock -und Vibrationsfestigkeit
Geringe Kontaktkapazität und hohe Schaltgeschwindigkeit im Vergleich zu elektromechanischen Baugruppen
Waschbarkeit gemäß üblichen Waschvorschriften

GÜNTHER Hochspannungs-Reedrelais sind aufgrund dieser Eigenschaften in vielen Bereichen der Elektronik und Elektrotechnik u.a. wie folgt einsetzbar:

Elektromedizin
Kabeltester und Kabelprüfanlagen
Kopiergeräte
Laseroptische Systeme und Nachtsichtgeräte
Meß- und Prüfgeräte



HOCHSPANNUNGS-REEDRELAIS

Grundtypen – Auswahltabelle

1270      1-poliges Relais für Leiterplattenmontage ohne  zusätzliche Befestigung

                         Reedschalter-Funktion 1 Schließer

                         Spulen -/ und Reedschalter-Anschlüsse: über Lötstifte in der Bodenplatte

4270     Wie Typ 1270

                         Reedschalter-Funktion: 1 Öffner

1280      1-poliges Relais für Leiterplattenmontage ohne zusätzliche Befestigung

                         Reedschalter-Funktion: 1 Schließer

                         Spulen-Anschlüsse: über Lötstifte in der Bodenplatte

                         Reedschalter-Anschlüsse: über Lötstifte nach oben aus der Kappe

4280      Wie Typ 1280

                         Reedschalter-Funktion: 1 Öffner

1290     1-poliges Relais für Leiterplattenmontage ohne zusätzliche Befestigung

                         Reedschalter-Funktion: 1 Schließer

                        Spulen-Anschlüsse: über Lötstifte in der Bodenplatte

                        Reedschalter-Anschlüsse: über Hochspannungslitze nach oben aus der Kappe

 4290      Wie Typ 1290

                        Reedschalter-Funktion: 1 Öffner

1272        2-poliges Relais für Leiterplattenmontage ohne zusätzliche Befestigung

                       Reedschalter-Funktion:  2 Schließer

                       Spulen-Anschlüsse: über Lötstifte in der Bodenplatte

                       Reedschalter-Anschlüsse: Schalter 1: Lötstifte in der Bodenplatte

                                                                        Schalter 2:  Lötstifte nach oben aus der Kappe

1274     4-poliges Relais für Leiterplattenmontage ohne zusätzliche Befestigung

                       Reedschalter-Funktion: 4 Schließer

                       Spulen- und Reedschalter -Anschlüsse: über Lötstifte in der Bodenplatte

1294     Wie Typ 1274

                       Reedschalter- Anschlüsse: über Hochspannungslitze stirnseitig aus der Kappe

5272     2-poliges Relais für Leiterplattenmontage ohne zusätzliche Befestigung

                        Reedschalter-Funktion: 1 Öffner / 1 Schließer

                      Spulen - und Reedschalter-Anschlüsse: über Lötstifte in der Bodenplatte

5292    Wie Typ 5272

                     Reedschalter-Anschlüsse: über Hochspannungslitze stirnseitig aus der Kappe
